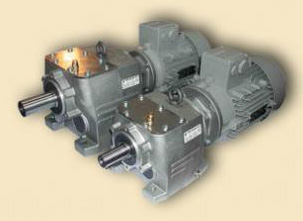

Технические характеристики MTC A: 0,2A / 1,12А / 0,22А
Технические размеры цилиндрических мотор-редукторов MTC A. В таблицах представлены технические параметры такие как: передаточное отношение, частота вращения выходного вала и мощность электродвигателя.
| MTC A | Переда- точное отношение | Частота вращения выходного вала | Макс. крутящий момент на выходе | Сервис-фактор | Крутящий момент на выходе | Электродвигатель | ||
|---|---|---|---|---|---|---|---|---|
| n2 | М2макс. | S1 | М2 | Мощность | Тип | |||
| об/мин | Н*м | - | Н*м | кВт | АИР | Siemens | ||
| MTC 02A | 4,4 | 319,2 | 34,65 | 2,1 | 16,5 | 0,55 | АИР71А4 | 1LA7080-4AB |
| 319,2 | 35,84 | 1,6 | 22,4 | 0,75 | АИР71В4 | 1LA7083-4AB | ||
| 6,2 | 222,8 | 38,16 | 2,4 | 15,9 | 0,37 | АИР63В4 | 1LA7073-4AB | |
| 226,8 | 37,12 | 1,6 | 23,2 | 0,55 | АИР71А4 | 1LA7080-4AB | ||
| 226,8 | 37,92 | 1,2 | 31,6 | 0,75 | АИР71В4 | 1LA7083-4AB | ||
| 8,1 | 167,3 | 40,04 | 2,8 | 14,3 | 0,25 | АИР63А4 | 1LA7070-4AB | |
| 169,8 | 39,52 | 1,9 | 20,8 | 0,37 | АИР63В4 | 1LA7073-4AB | ||
| 172,9 | 39,52 | 1,3 | 30,4 | 0,55 | АИР71А4 | 1LA7080-4AB | ||
| 172,9 | 41,4 | 1 | 41,4 | 0,75 | АИР71В4 | 1LA7083-4AB | ||
| 10,4 | 130,3 | 38,28 | 2,9 | 13,2 | 0,18 | АИР56В4 | 1LA7063-4AB | |
| 130,3 | 38,43 | 2,1 | 18,3 | 0,25 | АИР63А4 | 1LA7070-4AB | ||
| 132,2 | 37,38 | 1,4 | 26,7 | 0,37 | АИР63В4 | 1LA7073-4AB | ||
| 134,7 | 39 | 1 | 39 | 0,55 | АИР71А4 | 1LA7080-4AB | ||
| 12,5 | 107,7 | 40 | 2,5 | 16 | 0,18 | АИР56В4 | 1LA7063-4AB | |
| 107,7 | 39,96 | 1,8 | 22,2 | 0,25 | АИР63А4 | 1LA7070-4AB | ||
| 109,3 | 38,76 | 1,2 | 32,3 | 0,37 | АИР63В4 | 1LA7073-4AB | ||
| 111,2 | 37,76 | 0,8 | 47,2 | 0,55 | АИР71А4 | 1LA7080-4AB | ||
| 14,9 | 90,7 | 39,69 | 2,1 | 18,9 | 0,18 | АИР56В4 | 1LA7063-4AB | |
| 90,7 | 39,45 | 1,5 | 26,3 | 0,25 | АИР63А4 | 1LA7070-4AB | ||
| 92,1 | 38,4 | 1 | 38,4 | 0,37 | АИР63В4 | 1LA7073-4AB | ||
| 19,8 | 68,4 | 42 | 2,5 | 16,8 | 0,12 | АИР56А4 | 1LA7060-4AB | |
| 68,4 | 42,67 | 1,7 | 25,1 | 0,18 | АИР56В4 | 1LA7063-4AB | ||
| 68,4 | 41,88 | 1,2 | 34,9 | 0,25 | АИР63А4 | 1LA7070-4AB | ||
| 69,4 | 40,72 | 0,8 | 50,9 | 0,37 | АИР63В4 | 1LA7073-4AB | ||
| MTC 12A | 4,2 | 334,5 | 42,39 | 2,7 | 15,7 | 0,55 | АИР71А4 | 1LA7080-4AB |
| 334,5 | 42,8 | 2 | 21,4 | 0,75 | АИР71В4 | 1LA7083-4AB | ||
| 339,3 | 43,4 | 1,4 | 31 | 1,1 | АИР80А4 | 1LA7090-4AB | ||
| 340,5 | 42,1 | 1 | 42,1 | 1,5 | АИР80В4 | 1LA7096-4AB | ||
| 5,1 | 275,9 | 45,6 | 2,4 | 19 | 0,55 | АИР71А4 | 1LA7080-4AB | |
| 275,9 | 44,2 | 1,7 | 26 | 0,75 | АИР71В4 | 1LA7083-4AB | ||
| 279,9 | 45 | 1,2 | 37,5 | 1,1 | АИР80А4 | 1LA7090-4AB | ||
| 280,9 | 45,9 | 0,9 | 51 | 1,5 | АИР80В4 | 1LA7096-4AB | ||
| 6,1 | 223,5 | 44,24 | 2,8 | 15,8 | 0,37 | АИР63В4 | 1LA7073-4AB | |
| 227,6 | 43,89 | 1,9 | 23,1 | 0,55 | АИР71А4 | 1LA7080-4AB | ||
| 227,6 | 44,1 | 1,4 | 31,5 | 0,75 | АИР71В4 | 1LA7083-4AB | ||
| 230,8 | 45,5 | 1 | 45,5 | 1,1 | АИР80А4 | 1LA7090-4AB | ||
| 7,6 | 181 | 44,85 | 2,3 | 19,5 | 0,37 | АИР63В4 | 1LA7073-4AB | |
| 184,3 | 45,6 | 1,6 | 28,5 | 0,55 | АИР71А4 | 1LA7080-4AB | ||
| 184,3 | 46,68 | 1,2 | 38,9 | 0,75 | АИР71В4 | 1LA7083-4AB | ||
| 186,9 | 44,96 | 0,8 | 56,2 | 1,1 | АИР80А4 | 1LA7090-4AB | ||
| 8,2 | 167,9 | 44,1 | 2,1 | 21 | 0,37 | АИР63В4 | 1LA7073-4AB | |
| 171 | 46,05 | 1,5 | 30,7 | 0,55 | АИР71А4 | 1LA7080-4AB | ||
| 171 | 46,09 | 1,1 | 41,9 | 0,75 | АИР71В4 | 1LA7083-4AB | ||
| 10,1 | 134,1 | 49,84 | 2,8 | 17,8 | 0,25 | АИР63А4 | 1LA7070-4AB | |
| 136 | 49,4 | 1,9 | 26 | 0,37 | АИР63В4 | 1LA7073-4AB | ||
| 138,5 | 49,27 | 1,3 | 37,9 | 0,55 | АИР71А4 | 1LA7080-4AB | ||
| 138,5 | 46,53 | 0,9 | 51,7 | 0,75 | АИР71В4 | 1LA7083-4AB | ||
| 11,3 | 119 | 48,24 | 2,4 | 20,1 | 0,25 | АИР63А4 | 1LA7070-4AB | |
| 120,8 | 49,64 | 1,7 | 29,2 | 0,37 | АИР63В4 | 1LA7073-4AB | ||
| 123 | 46,97 | 1,1 | 42,7 | 0,55 | АИР71А4 | 1LA7080-4AB | ||
| 123 | 46,56 | 0,8 | 58,2 | 0,75 | АИР71В4 | 1LA7083-4AB | ||
| 13,9 | 97,3 | 49,56 | 2,8 | 17,7 | 0,18 | АИР56В4 | 1LA7063-4AB | |
| 97,3 | 49 | 2 | 24,5 | 0,25 | АИР63А4 | 1LA7070-4AB | ||
| 98,7 | 50,12 | 1,4 | 35,8 | 0,37 | АИР63В4 | 1LA7073-4AB | ||
| 100,5 | 47,07 | 0,9 | 52,3 | 0,55 | АИР71А4 | 1LA7080-4AB | ||
| 16,4 | 82,1 | 48,07 | 2,3 | 20,9 | 0,18 | АИР56В4 | 1LA7063-4AB | |
| 82,1 | 49,47 | 1,7 | 29,1 | 0,25 | АИР63А4 | 1LA7070-4AB | ||
| 83,3 | 50,88 | 1,2 | 42,4 | 0,37 | АИР63В4 | 1LA7073-4AB | ||
| 84,9 | 49,52 | 0,8 | 61,9 | 0,55 | АИР71А4 | 1LA7080-4AB | ||
| 17,8 | 76 | 51,98 | 2,3 | 22,6 | 0,18 | АИР56В4 | 1LA7063-4AB | |
| 76 | 50,24 | 1,6 | 31,4 | 0,25 | АИР63А4 | 1LA7070-4AB | ||
| 77,1 | 50,38 | 1,1 | 45,8 | 0,37 | АИР63В4 | 1LA7073-4AB | ||
| 78,5 | 53,52 | 0,8 | 66,9 | 0,55 | АИР71А4 | 1LA7080-4AB | ||
| 21,3 | 63,4 | 48,87 | 2,7 | 18,1 | 0,12 | АИР56А4 | 1LA7060-4AB | |
| 63,4 | 48,78 | 1,8 | 27,1 | 0,18 | АИР56В4 | 1LA7063-4AB | ||
| 63,4 | 49,01 | 1,3 | 37,7 | 0,25 | АИР63А4 | 1LA7070-4AB | ||
| 64,3 | 49,41 | 0,9 | 54,9 | 0,37 | АИР63В4 | 1LA7073-4AB | ||
| 23,8 | 56,8 | 50,5 | 2,5 | 20,2 | 0,12 | АИР56А4 | 1LA7060-4AB | |
| 56,8 | 51,34 | 1,7 | 30,2 | 0,18 | АИР56В4 | 1LA7063-4AB | ||
| 56,8 | 50,4 | 1,2 | 42 | 0,25 | АИР63А4 | 1LA7070-4AB | ||
| 57,7 | 49,04 | 0,8 | 61,3 | 0,37 | АИР63В4 | 1LA7073-4AB | ||
| 26 | 51,9 | 53,04 | 2,4 | 22,1 | 0,12 | АИР56А4 | 1LA7060-4AB | |
| 51,9 | 52,96 | 1,6 | 33,1 | 0,18 | АИР56В4 | 1LA7063-4AB | ||
| 51,9 | 55,2 | 1,2 | 46 | 0,25 | АИР63А4 | 1LA7070-4AB | ||
| 52,7 | 53,68 | 0,8 | 67,1 | 0,37 | АИР63В4 | 1LA7073-4AB | ||
| 31,8 | 42,5 | 54 | 2 | 27 | 0,12 | АИР56А4 | 1LA7060-4AB | |
| 42,5 | 52,52 | 1,3 | 40,4 | 0,18 | АИР56В4 | 1LA7063-4AB | ||
| 42,5 | 56,2 | 1 | 56,2 | 0,25 | АИР63А4 | 1LA7070-4AB | ||
| MTC 22A | 4,3 | 328,2 | 48 | 3 | 16 | 0,55 | АИР71А4 | 1LA7080-4AB |
| 328,2 | 47,96 | 2,2 | 21,8 | 0,75 | АИР71В4 | 1LA7083-4AB | ||
| 332,9 | 47,4 | 1,5 | 31,6 | 1,1 | АИР80А4 | 1LA7090-4AB | ||
| 334,1 | 47,19 | 1,1 | 42,9 | 1,5 | АИР80В4 | 1LA7096-4AB | ||
| 4,8 | 288,8 | 49,14 | 2,7 | 18,2 | 0,55 | АИР71А4 | 1LA7080-4AB | |
| 288,8 | 49,6 | 2 | 24,8 | 0,75 | АИР71В4 | 1LA7083-4AB | ||
| 293 | 50,26 | 1,4 | 35,9 | 1,1 | АИР80А4 | 1LA7090-4AB | ||
| 294 | 48,7 | 1 | 48,7 | 1,5 | АИР80В4 | 1LA7096-4AB | ||
| 5,6 | 250,9 | 52,25 | 2,5 | 20,9 | 0,55 | АИР71А4 | 1LA7080-4AB | |
| 250,9 | 54,15 | 1,9 | 28,5 | 0,75 | АИР71В4 | 1LA7083-4AB | ||
| 254,5 | 53,69 | 1,3 | 41,3 | 1,1 | АИР80А4 | 1LA7090-4AB | ||
| 255,4 | 50,49 | 0,9 | 56,1 | 1,5 | АИР80В4 | 1LA7096-4AB | ||
| 6,2 | 224,3 | 53,82 | 2,3 | 23,4 | 0,55 | АИР71А4 | 1LA7080-4AB | |
| 224,3 | 54,23 | 1,7 | 31,9 | 0,75 | АИР71В4 | 1LA7083-4AB | ||
| 227,5 | 55,44 | 1,2 | 46,2 | 1,1 | АИР80А4 | 1LA7090-4AB | ||
| 228,3 | 56,43 | 0,9 | 62,7 | 1,5 | АИР80В4 | 1LA7096-4AB | ||
| 7 | 199,9 | 55,23 | 2,1 | 26,3 | 0,55 | АИР71А4 | 1LA7080-4AB | |
| 199,9 | 53,7 | 1,5 | 35,8 | 0,75 | АИР71В4 | 1LA7083-4AB | ||
| 202,7 | 56,98 | 1,1 | 51,8 | 1,1 | АИР80А4 | 1LA7090-4AB | ||
| 203,4 | 56,32 | 0,8 | 70,4 | 1,5 | АИР80В4 | 1LA7096-4AB | ||
| 7,8 | 178,4 | 85,26 | 2,9 | 29,4 | 0,55 | АИР71А4 | 1LA7080-4AB | |
| 178,4 | 84,42 | 2,1 | 40,2 | 0,75 | АИР71В4 | 1LA7083-4AB | ||
| 180,9 | 87,15 | 1,5 | 58,1 | 1,1 | АИР80А4 | 1LA7090-4AB | ||
| 181,6 | 86,79 | 1,1 | 78,9 | 1,5 | АИР80В4 | 1LA7096-4AB | ||
| 8,9 | 156,9 | 83,75 | 2,5 | 33,5 | 0,55 | АИР71А4 | 1LA7080-4AB | |
| 156,9 | 86,64 | 1,9 | 45,6 | 0,75 | АИР71В4 | 1LA7083-4AB | ||
| 159,2 | 85,8 | 1,3 | 66 | 1,1 | АИР80А4 | 1LA7090-4AB | ||
| 159,7 | 80,73 | 0,9 | 89,7 | 1,5 | АИР80В4 | 1LA7096-4AB | ||
| 10,2 | 136,4 | 84,7 | 2,2 | 38,5 | 0,55 | АИР71А4 | 1LA7080-4AB | |
| 136,4 | 84 | 1,6 | 52,5 | 0,75 | АИР71В4 | 1LA7083-4AB | ||
| 138,3 | 83,49 | 1,1 | 75,9 | 1,1 | АИР80А4 | 1LA7090-4AB | ||
| 138,8 | 82,56 | 0,8 | 103,2 | 1,5 | АИР80В4 | 1LA7096-4AB | ||
| 11,5 | 119,7 | 85,55 | 2,9 | 29,5 | 0,37 | АИР63В4 | 1LA7073-4AB | |
| 121,8 | 86,2 | 2 | 43,1 | 0,55 | АИР71А4 | 1LA7080-4AB | ||
| 121,8 | 82,32 | 1,4 | 58,8 | 0,75 | АИР71В4 | 1LA7083-4AB | ||
| 123,6 | 85 | 1 | 85 | 1,1 | АИР80А4 | 1LA7090-4AB | ||
| 12,9 | 106,5 | 86,32 | 2,6 | 33,2 | 0,37 | АИР63В4 | 1LA7073-4AB | |
| 108,5 | 87,12 | 1,8 | 48,4 | 0,55 | АИР71А4 | 1LA7080-4AB | ||
| 108,5 | 85,8 | 1,3 | 66 | 0,75 | АИР71В4 | 1LA7083-4AB | ||
| 110 | 85,95 | 0,9 | 95,5 | 1,1 | АИР80А4 | 1LA7090-4AB | ||
| 14,5 | 94,4 | 86,02 | 2,3 | 37,4 | 0,37 | АИР63В4 | 1LA7073-4AB | |
| 96,1 | 87,36 | 1,6 | 54,6 | 0,55 | АИР71А4 | 1LA7080-4AB | ||
| 96,1 | 81,95 | 1,1 | 74,5 | 0,75 | АИР71В4 | 1LA7083-4AB | ||
| 97,5 | 86,16 | 0,8 | 107,7 | 1,1 | АИР80А4 | 1LA7090-4AB | ||
| 16,2 | 83,4 | 85,8 | 3 | 28,6 | 0,25 | АИР63А4 | 1LA7070-4AB | |
| 84,6 | 83,6 | 2 | 41,8 | 0,37 | АИР63В4 | 1LA7073-4AB | ||
| 86,2 | 85,4 | 1,4 | 61 | 0,55 | АИР71А4 | 1LA7080-4AB | ||
| 86,2 | 83,1 | 1 | 83,1 | 0,75 | АИР71В4 | 1LA7083-4AB | ||
| 17,9 | 75,3 | 85,59 | 2,7 | 31,7 | 0,25 | АИР63А4 | 1LA7070-4AB | |
| 76,4 | 83,16 | 1,8 | 46,2 | 0,37 | АИР63В4 | 1LA7073-4AB | ||
| 77,8 | 87,75 | 1,3 | 67,5 | 0,55 | АИР71А4 | 1LA7080-4AB | ||
| 77,8 | 82,89 | 0,9 | 92,1 | 0,75 | АИР71В4 | 1LA7083-4AB | ||
| 20,3 | 66,6 | 85,92 | 2,4 | 35,8 | 0,25 | АИР63А4 | 1LA7070-4AB | |
| 67,6 | 83,68 | 1,6 | 52,3 | 0,37 | АИР63В4 | 1LA7073-4AB | ||
| 68,9 | 83,93 | 1,1 | 76,3 | 0,55 | АИР71А4 | 1LA7080-4AB | ||
| 68,9 | 83,2 | 0,8 | 104 | 0,75 | АИР71В4 | 1LA7083-4AB | ||
| 25,1 | 53,7 | 84,55 | 1,9 | 44,5 | 0,25 | АИР63А4 | 1LA7070-4AB | |
| 54,5 | 84,24 | 1,3 | 64,8 | 0,37 | АИР63В4 | 1LA7073-4AB | ||
| 55,5 | 85,23 | 0,9 | 94,7 | 0,55 | АИР71А4 | 1LA7080-4AB | ||
