Логический модуль с дисплеем Siemens LOGO! 24RC

Характеристики модуля LOGO! 24RC 6ED1052-1HB00-0BA6:

• Характеристики питания: 24В;
• Дискретные входы: 8
• Дискретные выходы: 4 (нормально разомкунутые реле);
• Особенности памяти: 200 блоков;
• Дополнительные возможности: расширение функционального потенциала модулями ввода/вывода.

Цена: от 4 326 руб.

Общее описание

Устройство LOGO! 24RC:

• 1 - источник питания
• 2 - входы
• 3 - выходы
• 4 - гнездо под модуль, оснащенный крышкой
• 5 - панель, посредством которой реализуются опции управления
• 6 - дисплей
• 7 - разъем для кабеля типа LOGO!TD
• 8 - интерфейс расширения
• 9 – опции механического кодирования - гнёзда

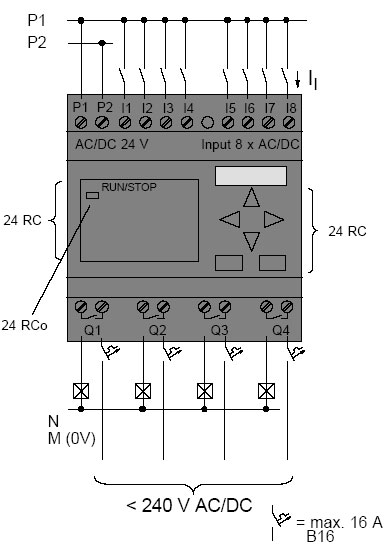

Схема подключения и максимальная конфигурация LOGO!24RC

Оборудование с заказным номером 6ED1052-1HB00-0BA6 поддерживает 24 цифровых входов, 8 аналоговых входов, а также 16 цифровых и 2 аналоговых выхода. Для достижения параметров, характерных для максимальной конфигурации, используют нижеприведенную методику:

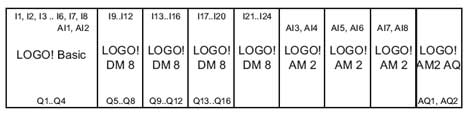

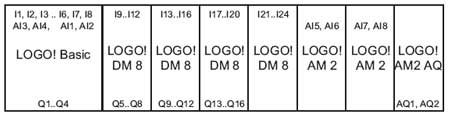

• Максимальная конфигурация с аналоговыми входами – 4входа (LOGO!12/24RC/RCo и LOGO!24/24o)

• Максимальная конфигурация модулей LOGO! с аналоговыми входами (используется 2 входа (LOGO! 12/24 RC/RCo и LOGO !24/24o).

• Максимальная конфигурация модулей данного класса LOGO! без аналоговых входов (LOGO! 24RC/RCo, а также LOGO! 230 RC/RCo)

Специфика монтажа модуля LOGO!24RC

Поэтапный монтаж на DIN-рейку:

• 1. На первом этапе осуществления монтажных работ следует навесить модуль LOGO! 24RC на рейку;
• 2. Путем нажимания на нижнюю часть, срабатывает специальная защелка модуля, выполняется надежная его фиксация (защелка расположена на задней части прибора);
• 3. С правой стороны модуля находится крышка разъема, которую необходимо снять;
• 4. С правой стороны от LOGO!Basic помещается модуль на DIN-рейку;
• 5. Перемещаем модуль в левую сторону таким образом, чтобы последний контактировал с LOGO!Basic;
• 6. Посредством отвертки защелка отодвигается влево, после чего она должна занять крайнее левое положение.

Монтаж дополнительного оборудования выполняется путем поэтапного повторения всех пунктов, относящихся к монтажу цифрового модуля.

Поэтапный монтаж на стену:

Аккуратно переместите монтажные защелки наружу, как правило, они расположены на задней стенки устройства. Непосредственно монтаж модуля выполняется при помощи двух монтажных защелок и двух винтов ØM4 (момент затяжки 0,8-1,2Нм).

Технические характеристики LOGO!24RC:
