Модуль ввода аналоговых сигналов LOGO! AM2 PT100

Модуль ввода аналоговых сигналов LOGO! AM2 PT100

Логические модули расширения, модуль ввода аналоговых сигналов LOGO!AM2 PT100 6ED1055-1MD00-0BA0:

  • Показатели напряжения питания: 12/24В;
  • Подключение датчиков;
  • Гальваническое разделение цепей с позиции входного участка внутренней шины.

Цена: от 3 486 руб.

Общее описание

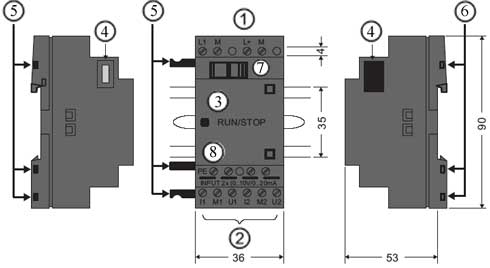

Устройство модуля LOGO!AM2 PT100

  •    1.Источник питания
  •     2.Входы
  •     3. Индикатор типа RUN/STOP
  •     4. Интерфейс расширения
  •     5-6. Штифты и гнезда механической кодировки
  •     7. Специальная защелка-фиксатор
  •     8. Клемма PE - подключение земли/экранов аналоговых измерительных кабелей

Особенности схемы и возможности подключения модулей расширения к LOGO!AM2 PT100

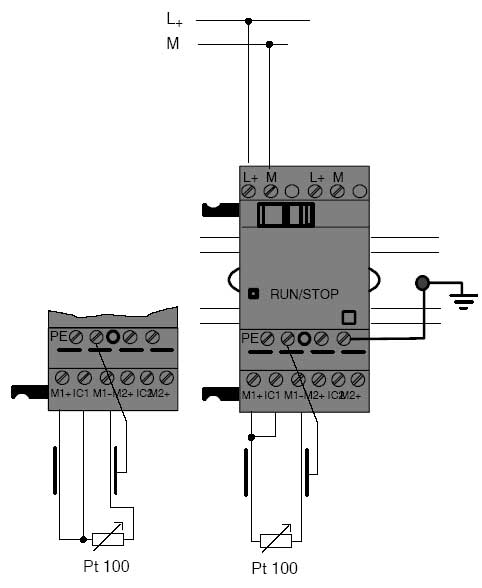

Схема подключения модулей расширения к LOGO!AM2 PT100

Расшифровка нижеприведенных обозначений:

  •     «х» - подключение приемлемо,
  •     «-» - подключить нельзя.

Подключение модулей расширения к LOGO!AM2 PT100

Специфика монтажа модуля LOGO!AM2 PT100

Специфика монтажа модуля LOGO!DM8 24

Поэтапный монтаж на DIN-рейку:

1. На первом этапе осуществления монтажных работ следует навесить модуль на рейку;
2. Путем нажимания на нижнюю часть, срабатывает специальная защелка модуля, выполняется надежная его фиксация (защелка расположена на задней части прибора);
3. С правой стороны модуля находится крышка разъема, которую необходимо снять;
4. С правой стороны от LOGO!Basic помещается модуль на DIN-рейку;
5. Перемещаем модуль в левую сторону таким образом, чтобы последний контактировал с LOGO!Basic;
6. Посредством отвертки защелка отодвигается влево, после чего она должна занять крайнее левое положение.

Монтаж дополнительного оборудования выполняется путем поэтапного повторения всех пунктов, относящихся к монтажу цифрового модуля.

Поэтапный монтаж на стену:

Аккуратно переместите монтажные защелки наружу, как правило, они расположены на задней стенки устройства. Непосредственно монтаж модуля выполняется при помощи двух монтажных защелок и двух винтов ØM4 (момент затяжки 0,8-1,2Нм).

Технические характеристики LOGO!AM2 PT100:

Блок питания:

Показатели входного напряжения

12/24В (ток постоянный)

Параметры допустимого диапазона

10,8...28,8В (ток постоянный)

Интенсивность потребления тока

25...50мА

Буферизация исчезновения напряжения

тип. 5мс

Мощность потерь в условиях
• 12В
• 24В

0,3...0,6Вт
0,6...1,2Вт

Потенциальная развязка

нет

Защита от обратной полярности

Высокая эффективность

Заземляющая клемма

для подключения земли/ экрана аналоговой измерительной линии

Входы датчиков:

Количество

2

Тип

RTD Pt100

Подключение датчиков
• 2–хпроводный метод
• 3–хпроводный метод

да
да

Диапазон измерения

-50°C...+200°C
-58°F...+392°F

Настройки измерительного индикатора на базовом модуле:
• Шаги по 1°C
• Шаги по 0,25°C
(с округлением до одного разряда после десятичной точки)
• Шаги по 1°C
• Шаги по 0,25°C
(с округлением до одного разряда после десятичной точки)

Смещение: -200, усиление: 25
Смещение: -200, усиление: 250

Смещение: -128, усиление: 45
Смещение: -128, усиление: 450

Измерительный ток Ic

1,1мА

Темп повторения измерений

Зависит от конфигурации, как правило - 50мс

Разрешающая способность

0.25°C

Границы ошибки
• 0°C...+200°C
• -50°C...+200°C

касательно конечного значения диапазона измерения:
+/- 1.0%
+/- 1.5%

Потенциальная развязка

нет

Длина кабеля (экранированного)

10 метров

Подавление помех частотой

55Гц
