Модуль ввода-вывода дискретных сигналов LOGO! DM8 24

Модуль ввода-вывода дискретных сигналов LOGO! DM8 24

Логические модули Siemens LOGO!DM8 24 6ED1055-1CB00-0BA0 характеризуются показателями:

  • Параметры питания: 24В;
  • Количество дискретных входов: 4;
  • Количество транзисторных выходов: 4 (=24В / 0,3А).

Цена: от 2 184 руб.

Общее описание

Устройство модуля LOGO!DM8 24

  • 1.Источник питания
  • 2-3. Входы и выходы
  • 4. Индикатор типа RUN/STOP
  • 5. Интерфейс расширения
  • 6. Штифты механической кодировки
  • 7. Гнезда механической кодировки
  • 8. Специальная защелка/фиксатор

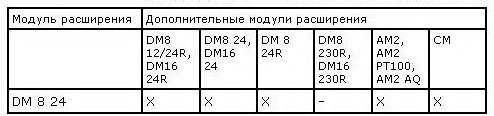

Особенности схемы и возможности подключения модулей расширения к LOGO!DM8 24

Расшифровка нижеприведенных обозначений:

  •     «х» - подключение приемлемо,
  •     «-» - подключить нельзя.

Подключение модулей расширения к LOGO!DM8 24

Специфика монтажа модуля LOGO!24o

Специфика монтажа модуля LOGO!DM8 24

Поэтапный монтаж на DIN-рейку:

1. На первом этапе осуществления монтажных работ следует навесить модуль на рейку;
2. Путем нажимания на нижнюю часть, срабатывает специальная защелка модуля, выполняется надежная его фиксация (защелка расположена на задней части прибора);
3. С правой стороны модуля находится крышка разъема, которую необходимо снять;
4. С правой стороны от LOGO!Basic помещается модуль на DIN-рейку;
5. Перемещаем модуль в левую сторону таким образом, чтобы последний контактировал с LOGO!Basic;
6. Посредством отвертки защелка отодвигается влево, после чего она должна занять крайнее левое положение.

Монтаж дополнительного оборудования выполняется путем поэтапного повторения всех пунктов, относящихся к монтажу цифрового модуля.

Поэтапный монтаж на стену:

Аккуратно переместите монтажные защелки наружу, как правило, они расположены на задней стенки устройства. Непосредственно монтаж модуля выполняется при помощи двух монтажных защелок и двух винтов ØM4 (момент затяжки 0,8-1,2Нм).

Технические характеристики LOGO!DM8 24:

Блок питания:

Входное напряжение

24В (ток постоянный)

Допустимый диапазон

20,4...28,8В (ток постоянный)

Защита от обратной полярности

Высокая эффективность

Потребление тока из источника 24В (ток постоянный)

30...45 мА; 0,3A на выход

Мощность потерь при 24В

0,8... 1,1Вт

Цифровые входы:

Количество

4

Потенциальная развязка

Нет

Входное напряжение L
• Сигнал 0
• Сигнал 1

< 5В (ток постоянный)
> 8В (ток постоянный)

Входной ток при
• сигнале 0
• сигнале 1

< 1.0мА
> 1.5мА

Время задержки при
• переходе с 0 на 1
• переходе с 1 на 0

тип. 1.5мс
тип. 1.5мс

Длина линии (неэкранированной)

100м

Цифровые выходы:

Количество

4

Тип выходов

Транзисторный, с включением на фазу

Потенциальная развязка

Нет

Управление цифровым входом

Предусмотрено

Выходное напряжение

Питающее

Выходной ток

max 0.3A

Устойчивость к коротким замыканиям и перегрузкам

Защита по питанию B16 600A

Ограничение тока короткого замыкания

ок. 1A

Понижение номинала

нет; во всем диапазоне температур

Параллельное включение выходов для увеличения мощности

Не допускается

Частота включений:

Электрическая

10Гц

Омическая/ламповая нагрузка

10Гц

Индуктивная нагрузка

0,5Гц
